・ボードシムを使用した対策例

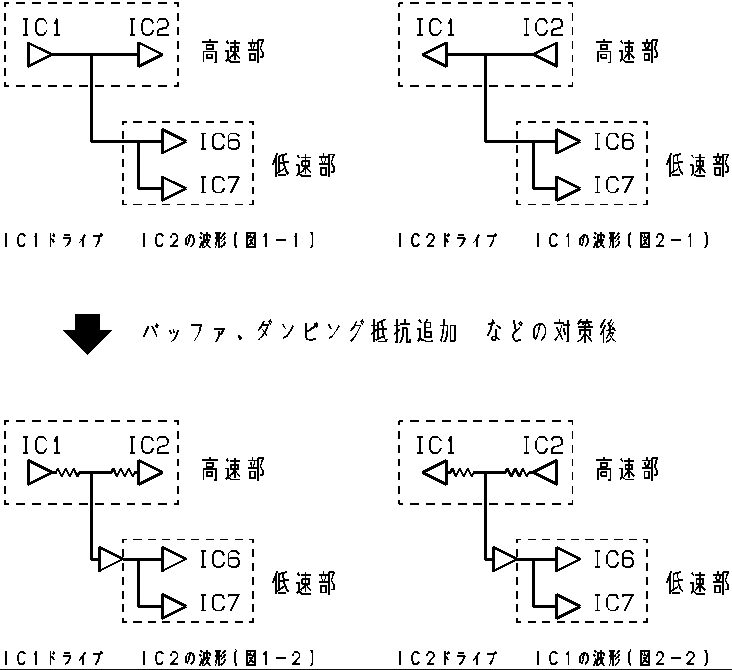

下記の様なデータバスで高速、低速回路を共用する場合。
バッファとダンピング抵抗追加（抵抗値の調整）を行う、前と後の波形を比較してみて下さい。
（周波数１００ＭＨｚ）

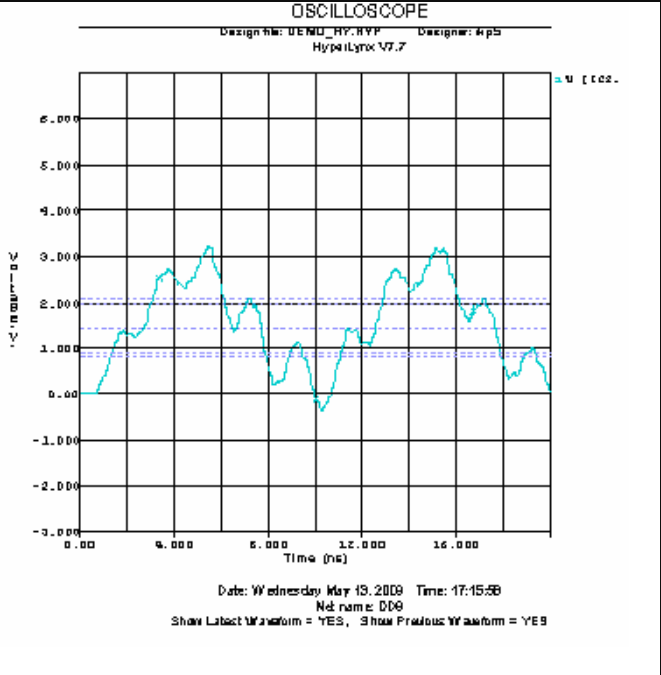

対策前 ＩＣ２の波形
図１−１・・・ＩＣ１ドライブ ＩＣ２の波形

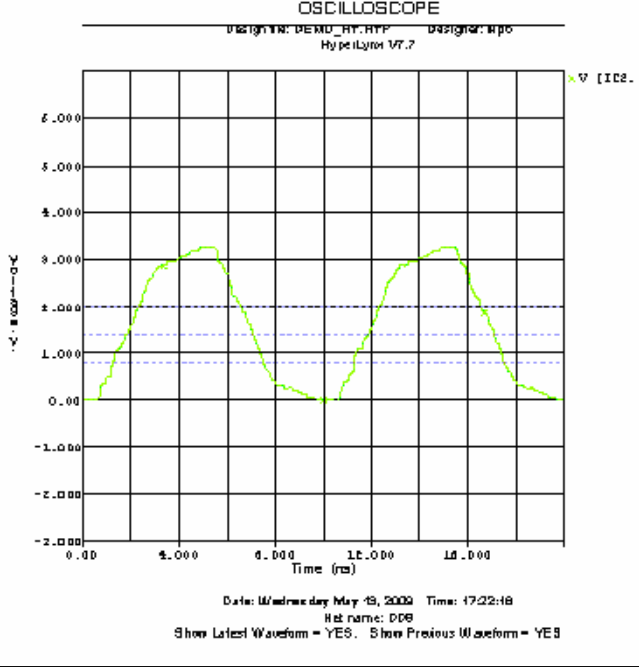

対策後 ＩＣ２の波形
図１−２・・・ＩＣ１ドライブ ＩＣ２の波形

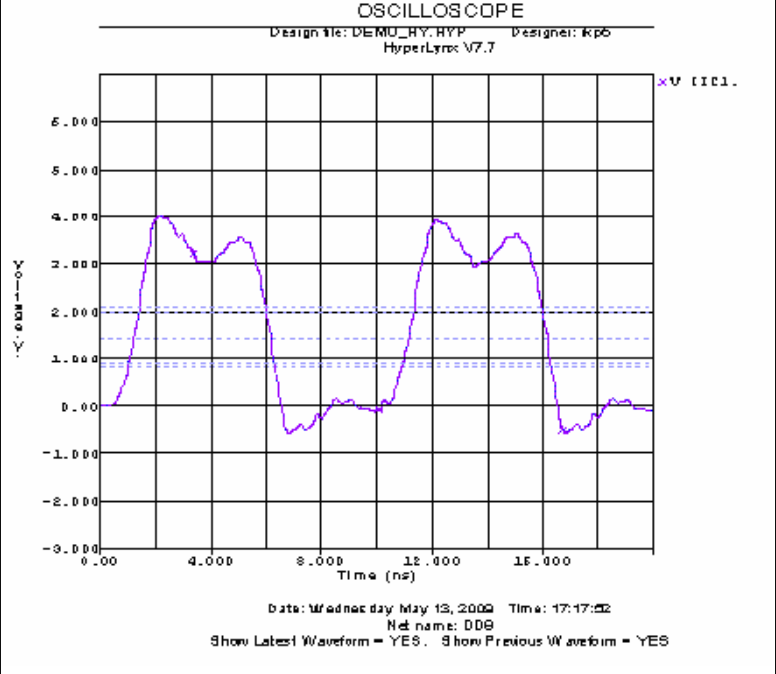

対策前 ＩＣ１の波形
図２−１・・・ＩＣ２ドライブ ＩＣ１の波形

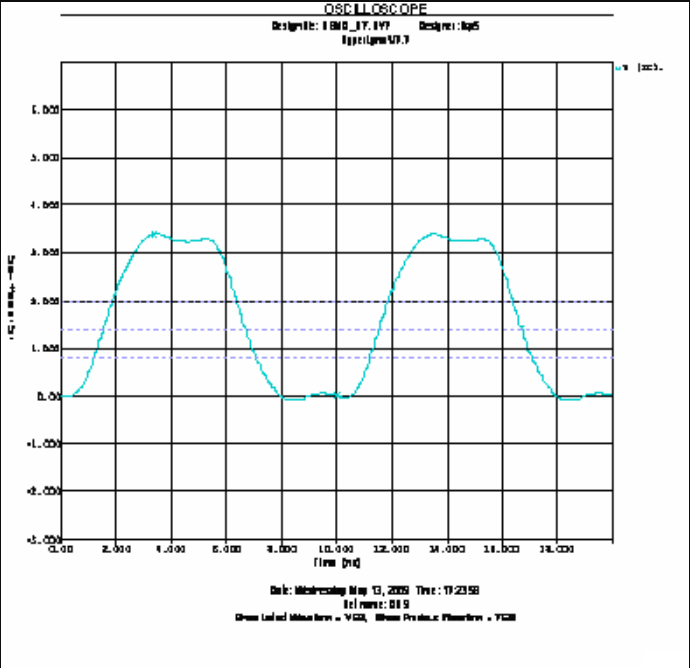

対策後 ＩＣ１の波形
図２−１・・・ＩＣ２ドライブ ＩＣ１の波形
ＰＤＦデータはこちら＞
・こちらは対策例の一例です。
それぞれのケースに合ったベストの対策を検討していくことを目指しています。
詳細はお気軽に御電話下さい。
