・配線接続方法がスター、一筆、等長分岐で経路(トポロジ)の違いによる簡易的な信号波形の比較です。実際の実務では周囲の部品配置、周辺の配線状況やプリント板の層構成などの状況を考慮して最適な配線経路を選択し検証していきます。
それぞれIC1がドライブの際 IC2、3、4レシーブ波形です。

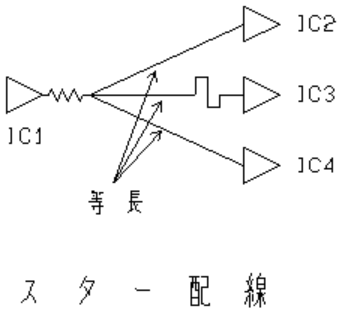

1.スター等長配線
IC1からIC2、3、4線長を等長配線にしています。

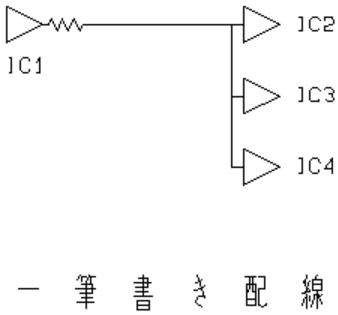

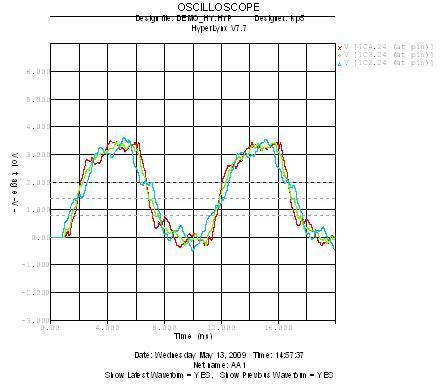

2.一筆書き
分岐なしの接続です。

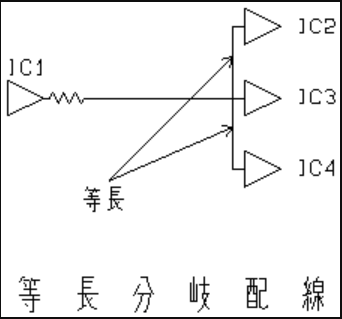

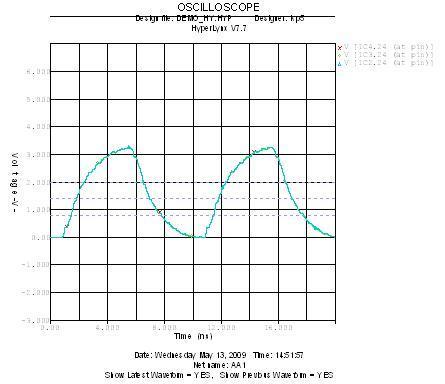

3.等長分岐配線です。
IC3から2、4の線長を等長配線にしています。
