・プリント基板・・・代表的な高電圧に対応する安全規格の表です。
入力・・・一次側 出力・・・二次側
レジスト無し・・・部品のパッドなどレジストが無い場合
空間・・・１ｍｍ以上のスリットがある場合
注）全てこの条件とは限らない為 実際には再確認させて頂きます。
１．電気用品安全法
| 電圧 | ５０Vを超え１５０V以下 | １５０Vを超え３００V以下 | ||||||
| 沿面・空間 | 沿面ｍｍ | 空間ｍｍ | 沿面ｍｍ | 空間ｍｍ | ||||
| レジスト 有 無 | 無 | 有 | 無 | 有 | 無 | 有 | 無 | 有 |
| １次側⇔１次側 | 2.5 | 1.5 | 2.5 | 1.5 | 3.0 | 2.0 | 3.0 | 2.0 |
| １次側⇔２次側 | 2.0 | 1.5 | 2.0 | 1.5 | 2.5 | 2.0 | 2.5 | 2.0 |
| １次側⇔アース側 | 2.0 | 1.5 | 2.0 | 1.5 | 2.5 | 2.0 | 2.5 | 2.0 |
| ２次側⇔アース側 | − | − | − | − | − | − | − | − |
2.北米（ＵＬ 規格）
| 電圧 | ５０Vを超え１２５V以下 | １２５Vを超え２５０V以下 | ||||||
| 沿面・空間 | 沿面ｍｍ | 空間ｍｍ | 沿面ｍｍ | 空間ｍｍ | ||||
| レジスト 有 無 | 無 | 有 | 無 | 有 | 無 | 有 | 無 | 有 |
| １次側⇔１次側 | 1.6 | 1.6 | 4.8 | 3.2 | ||||
| １次側⇔２次側 | 1.6 | 1.6 | 4.8 | 3.2 | ||||
| １次側⇔アース側 | 1.6 | 1.6 | 4.8 | 3.2 | ||||
| ２次側⇔アース側 | − | − | − | − | ||||
3.北米以外（ＩＣＥ）
| 電圧 | １３０Vを超え２５０V以下 | ２５０Vを超え４８０V以下 | ||||||
| 沿面・空間 | 沿面ｍｍ | 空間ｍｍ | 沿面ｍｍ | 空間ｍｍ | ||||
| レジスト 有 無 | 無 | 有 | 無 | 有 | 無 | 有 | 無 | 有 |
| １次側⇔１次側 | 3.0 | 2.5 | 4.0 | 3.0 | ||||
| １次側⇔２次側 | 4.0 | 3.0 | 4.0 | 3.0 | ||||
| １次側⇔アース側 | 4.0 | 3.0 | 4.0 | 3.0 | ||||
| ２次側⇔アース側 | − | − | − | − | ||||

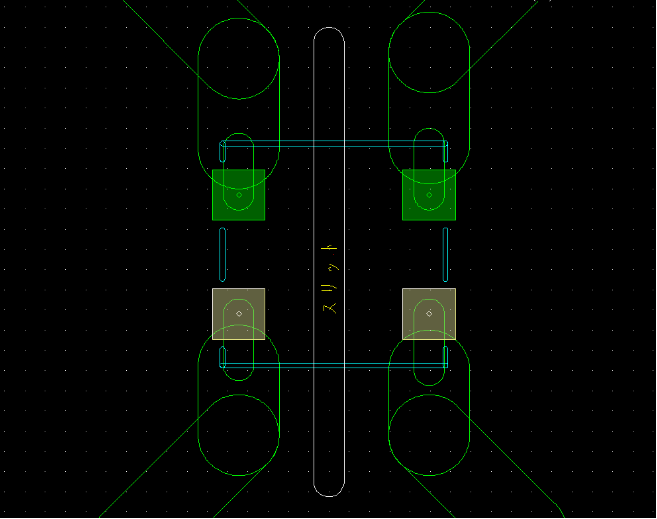

＊高圧部品などで間隔が確保できない場合、スリット（長穴）
を作製して間隔を確保するケースがあります。
パターン配線間隔も同様にどうしても間隔が確保
出来ない場合にスリット（長穴）を作製して対応します。
