・反射ノイズを低減させる為にダンピング抵抗値挿入させます。ダンピング抵抗は小さすぎるとノイズを除去出来ず、大きすぎると反対方向に反射が発生してしまいます。その為最適な抵抗値を求める必要があります。

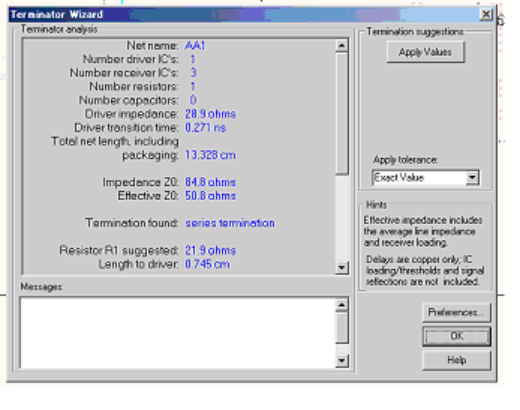

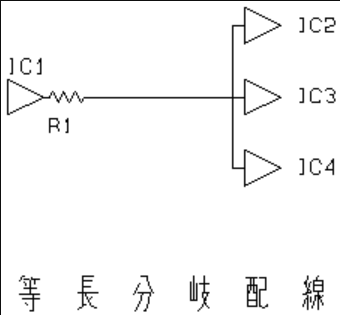

図2は図1のような接続でR1のダンピング抵抗値をボードシムのTerminator Wizard機能を使用し最適値を解析しています。画面の下から2行目が解析結果の数値です。
図1
図2
>ダンピング抵抗に関しての御気軽に連絡して下さい。従業員一同お待ちしております。
