クロック生成に用いられる回路で入力電圧により周波数を変換可能なVCO(発振器)をもっています。
IC内部で構成されている場合、PLL箇所はアナログ回路と同等と考えて最短で可能な限り太く配線し、この部分だけでパスコン接続をした後に一箇所でGND、電源接続します。
配線パターンの影響で発振周波数が低くなるのを抑えることが出来ます。

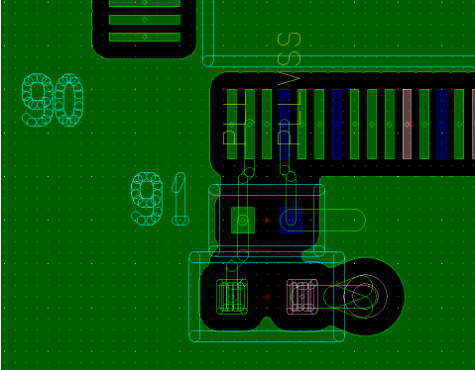

例)PLLの配線
