プリント基板上のパターン配線長をそろえ、信号の遅延時間合わせる為の等長配線に使用する配線の呼び名でミアンダ(蛇行)配線と言います。
下図のように同一層でミアンダを実現すると配線に多くのスペースが必要になる為、全体の配線が
長くなってしまいます。
その為、配線長を短くさせる為にあえてミアンダによる等長配線を避けるケースもあります。
周波数と基板サイズ、基板仕様、シミュレーションの活用により検討し最終的にはお客様(回路設計者)との相談により全体としてより良い信号品質、ノイズ対策になるように選択していくこととなります。

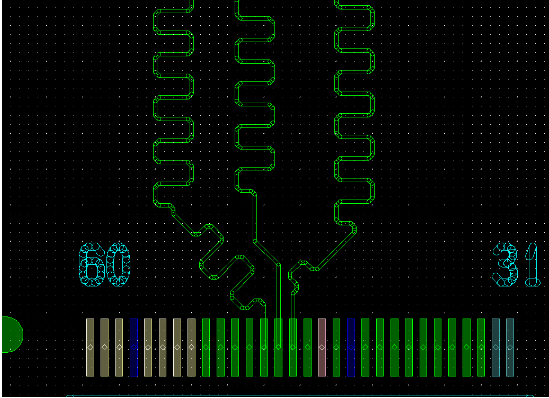

例)ミアンダ配線
