工作機の移動量を制御するシステムのことをNCとよんでおりそこで使用されているXYの座標が記載されているデータのこと。
プリント基板業界ではNCデータは基板製造の穴空け用に使用されるデータをさすことが多くNCデータ、ドリルデータ、穴あけデータなどと呼ばれています。
最近はエクセロンフォーマット形式を使用することもあり、使用するドリルのツールの穴径が記載されています。
穴データの取り込みの際にフォーマットが解らないとデータは取り込まれるのですが、正確に取り込めていないことがあります。主な設定項目はミリとインチ、絶対座標と相対座標など多数の設定項目あります。

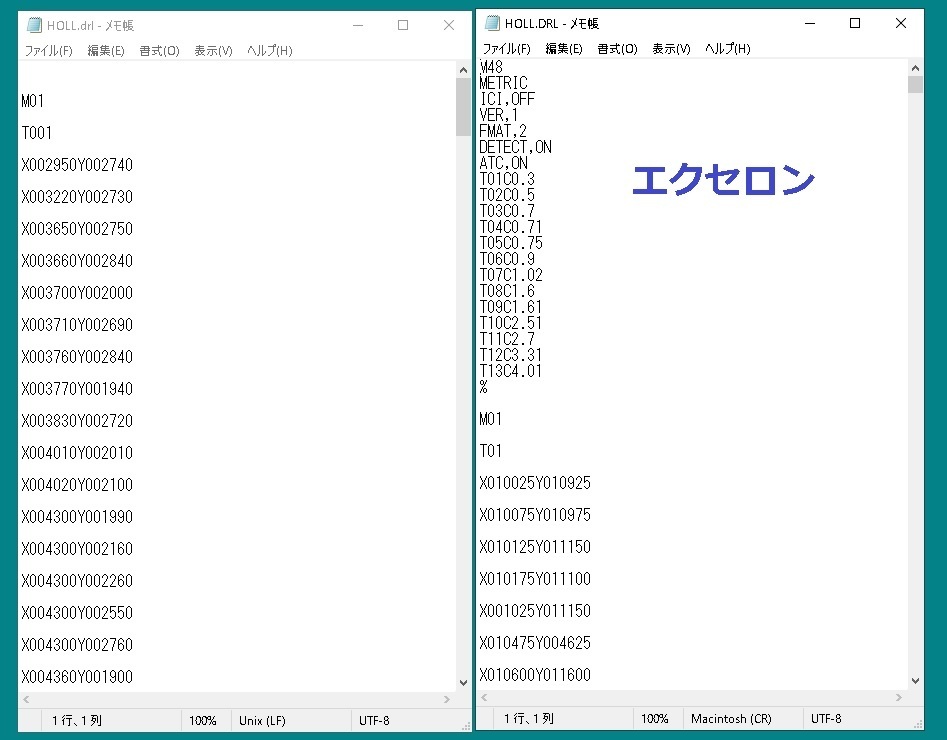

上図のエクセロンには T1 C0.3 T2 0.5 ・・・ とツールコードに対応した穴径が記入されています。
