サーマル (意味)・・・熱的、熱
プリント基板では、部品接続用のパッドを接続する際にベタで接続すると半田接続時に熱が銅箔に逃げてしまいます。その為、熱対策用に下図のような形状でパッドの接続を行います。

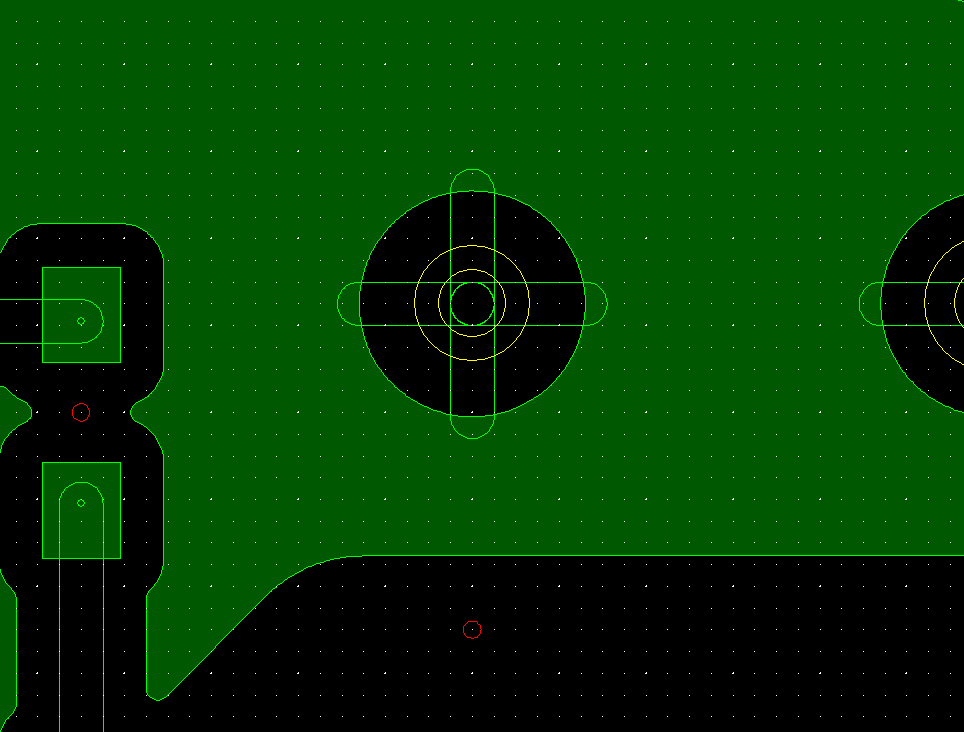

ポジイメージでのサーマル接続

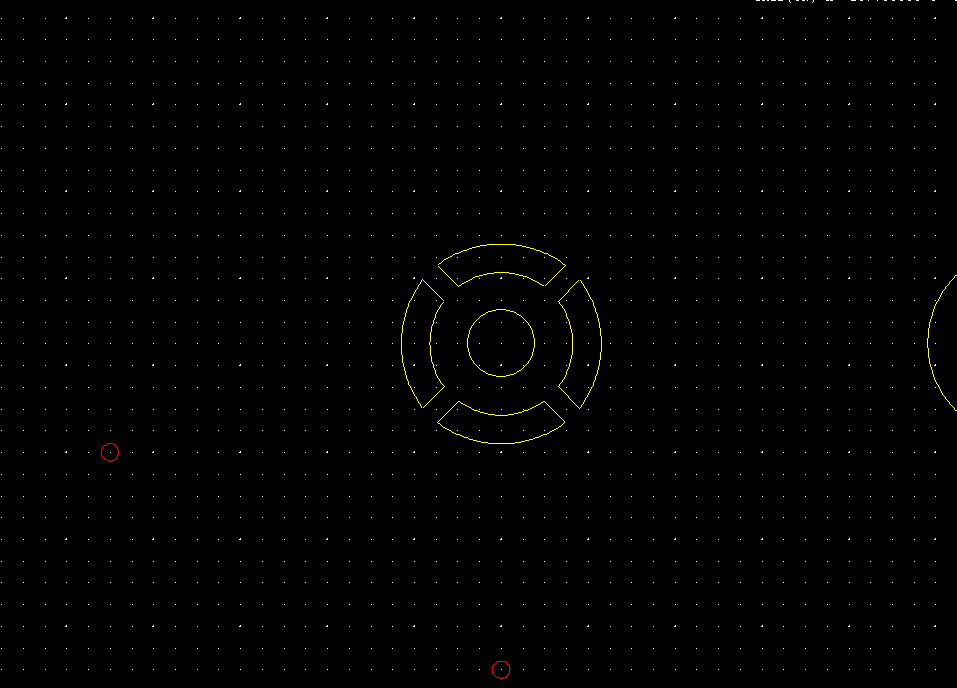

ネガ(内層)イメージでのサーマル接続

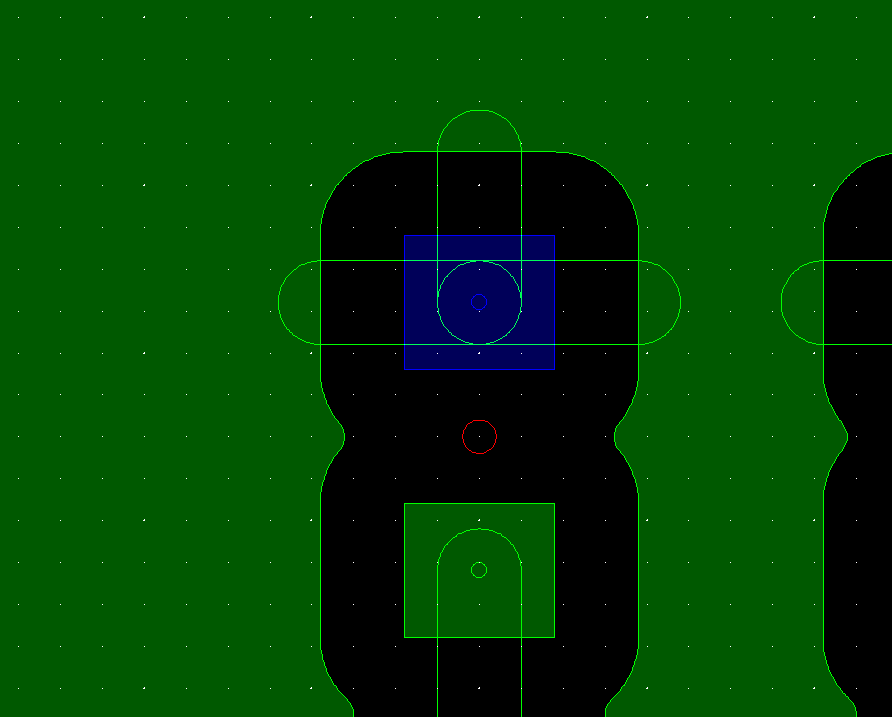

同じ箇所のポジ(表層)サーマル
*但し 大電流を通す為のコンデンサ、コネクター、トランス、用の接続に関しては使用目的、実装方法によりベタ接続を用いる場合もあります。
電流がよく流れる接続は熱が逃げやすくなることからです。
また、量産品ではSMD(表面実装品)パッドの両サイド形状を合わせる場合も有ります。
