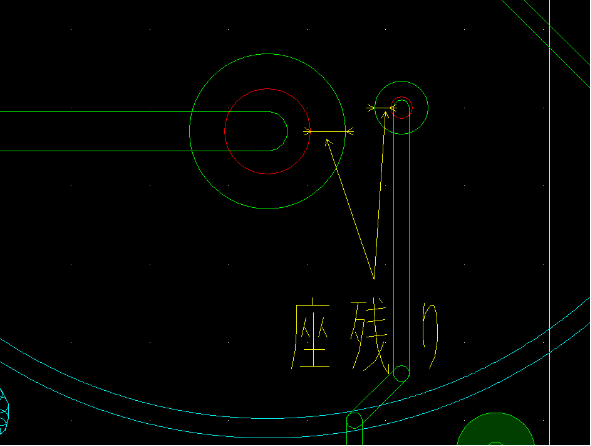

下図のようにプリント基板の穴あけ加工をした後の穴端からランドまでの残りの距離のことです。
基板製作上で座残りが少ないと製作難易度があがる為に製作に追加料金が必要な場合があります。
座残りがないランドレスも可能ですがこちらも通常使用では製作できない為別途費用が必要になります。
また部品実装の際も座残りが少ない場合はカットランド形状にしてランドを補強するケースがあります。
こちらは半田付け作業を考慮しての配慮です。
