ピン交換(ピンスワップ、ゲートスワップ)とはプリント基板上でゲートICやトランジスタアレイ(図1)などの電子部品で(図2)のように部品のピンを入れ替えたほうが配線接続がスムーズになる場合に回路図のピン番号を入れ替えることです。
それにより図3のような接続になり配線がスムーズになります。
FPGA、オペアンプなどもピン交換することにより配線の無駄なVIAや無理な迂回が無くなり結果的にノイズに強いプリント基板になります。

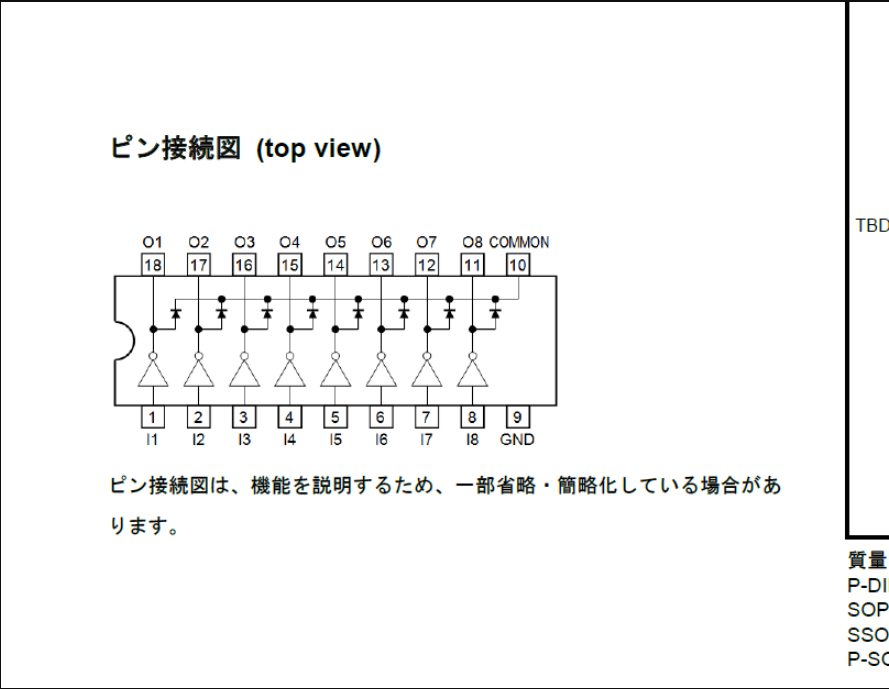

図1 例トランジスタアレイ カタログ
ピン交換(ピンスワップ、ゲートスワップ)とはプリント基板上でゲートICやトランジスタアレイ(図1)などの電子部品で(図2)のように部品のピンを入れ替えたほうが配線接続がスムーズになる場合に回路図のピン番号を入れ替えることです。
それにより図3のような接続になり配線がスムーズになります。
FPGA、オペアンプなどもピン交換することにより配線の無駄なVIAや無理な迂回が無くなり結果的にノイズに強いプリント基板になります。
図1 例トランジスタアレイ カタログ

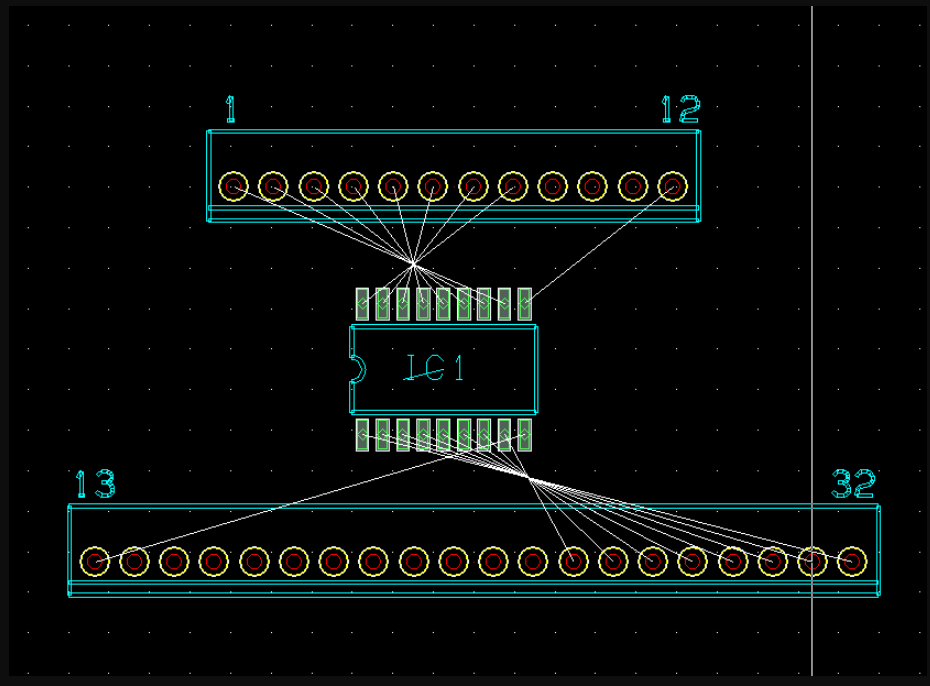

図2 ピン交換 前

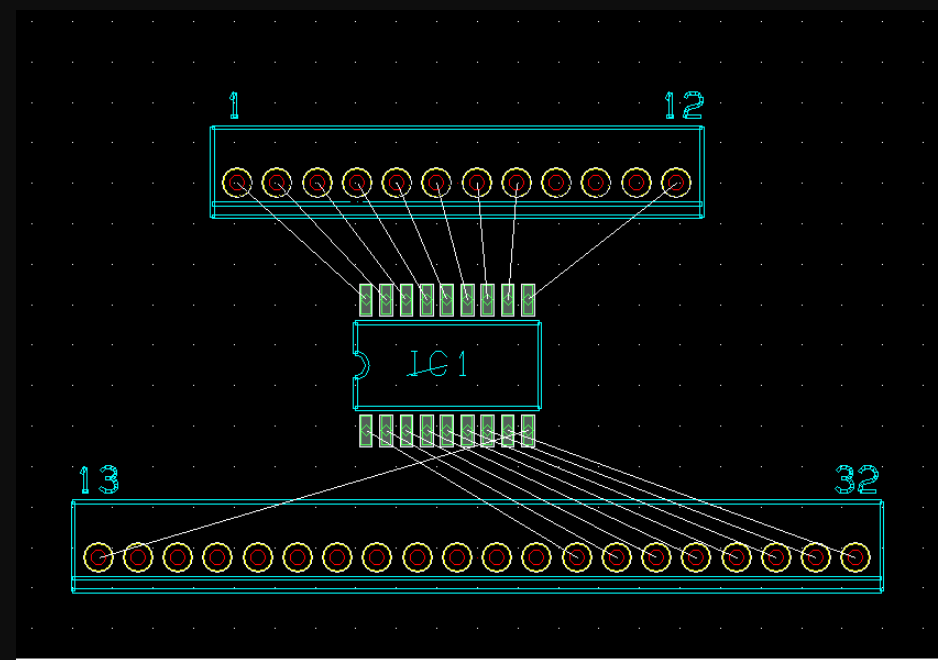

図3 ピン交換 後
ピン交換する際にはカタログ資料、回路図を参考に間違えないように注意することが重要です。
また ピン交換の前後のネットリストを比較、回路図にフィードバックすることも忘れないことがミスの防止になります。
