図1のようなに配線接続を実行する前の部品配置段階(フロアプラン・レベル)での波形を解析することも可能です。 図2は図1の状態でネット最短経路(マンハッタン長)での波形です。
この後、配線接続を実行して再度シミュレーションを行います。

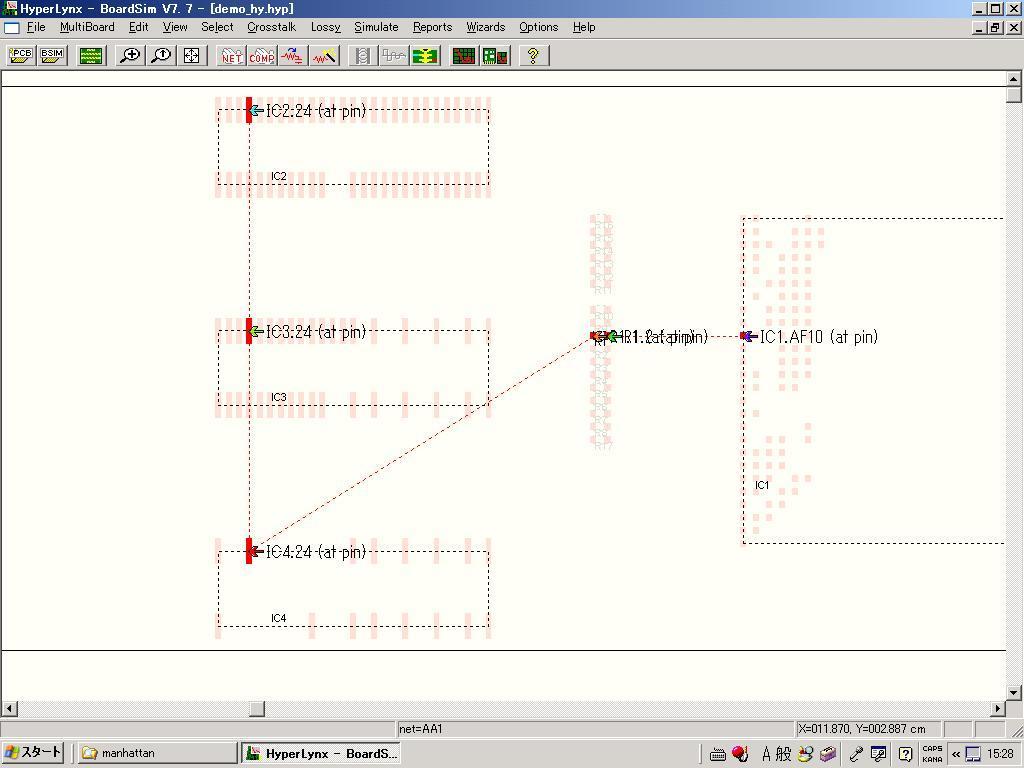

図1・・・IC1ドライブ、 IC2、3、4レシーブ

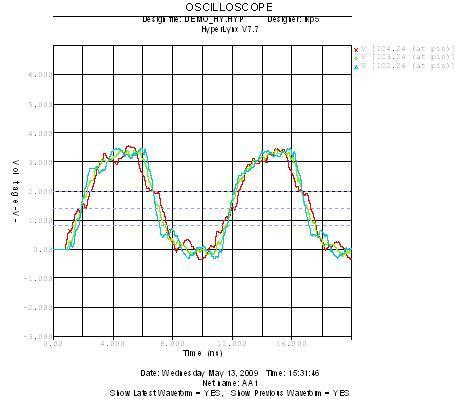

図2・・・IC1ドライブ、 IC2、3、4レシーブ
>フロアフラン解析に関して御気軽に御相談ください。
