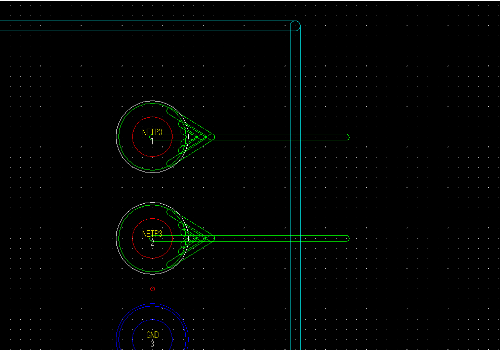

パターンと部品ランド(スルーホール)やバイアホールの接合部分に卵型(涙型)の補強ランドのこと。
ランドと配線が鋭角にならないことや半田の加熱によるパターン断線の予防の為に設けます。
またコネクタ、スイッチ、ジャンパー等の抜き差しの負荷での断線の防止にもなります。
プリント基板CADでは一括でティアドロップ処理が出来る為に細い配線を使用している基板には処理を実行することで諸々の品質向上になります。

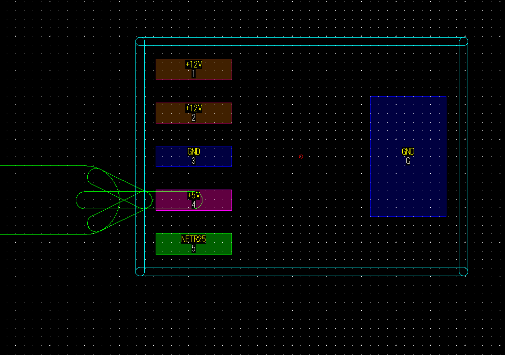

また、配線でも急に線幅が変わる箇所には補強ラインをティアドロップ作成のコマンドで発生することが出来ます。こちらも実行することがプリント基板製作工程で信頼性の向上につながります。
