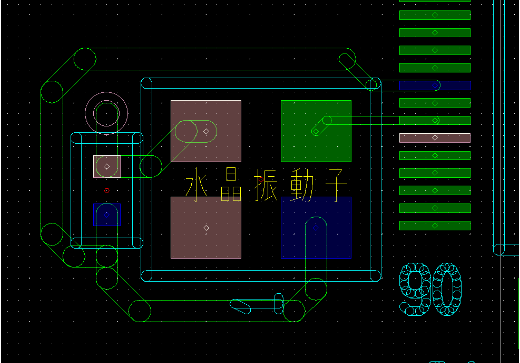

水晶発振子とICを接続する配線は浮遊容量やインダクタンスによる特性の劣化を防止する。
その為にICのピンに隣接して配置し、最短で配線する。
バイア(VIA)を使用しての接続はEMIの発生減となる為、基本的にNGです。

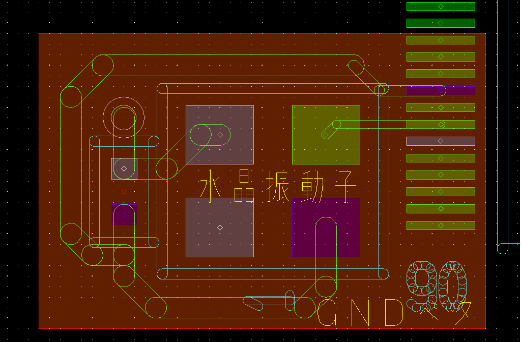

他の信号配線からの干渉をなくす為に周囲はGNDでガード又はベタGNDとすることを基本とします。
さらに水晶発振子付近や信号がはいるICのパッドの下にも他の配線を通ずにGNDベタにします。
これらの対策によりノイズ発生の防止になります。
