■ネットリスト(net)とは・・・回路図ＣＡＤから出力される、部品端子間の接続情報のこと。

　部品番号ライブラリの情報、部品の位置、配置面なども含まれるものも有ります。

手書きの回路図の場合はテキスト・エディタで作成します。


□逆ネットリスト・・・プリント基板ＣＡＤから出力されたネットリスト。 　

正ネットリストとの比較で回路図ＣＡＤとの接続の違いが把握出来ます。


■ネットリスト変換・・・回路図（プリント基板）ＣＡＤから出力されるネットリストを、基板設計に使用するＣＡＤ用のネットに変換する作業。


・代表的なネットリスト（ネットデータ）を下に示します。

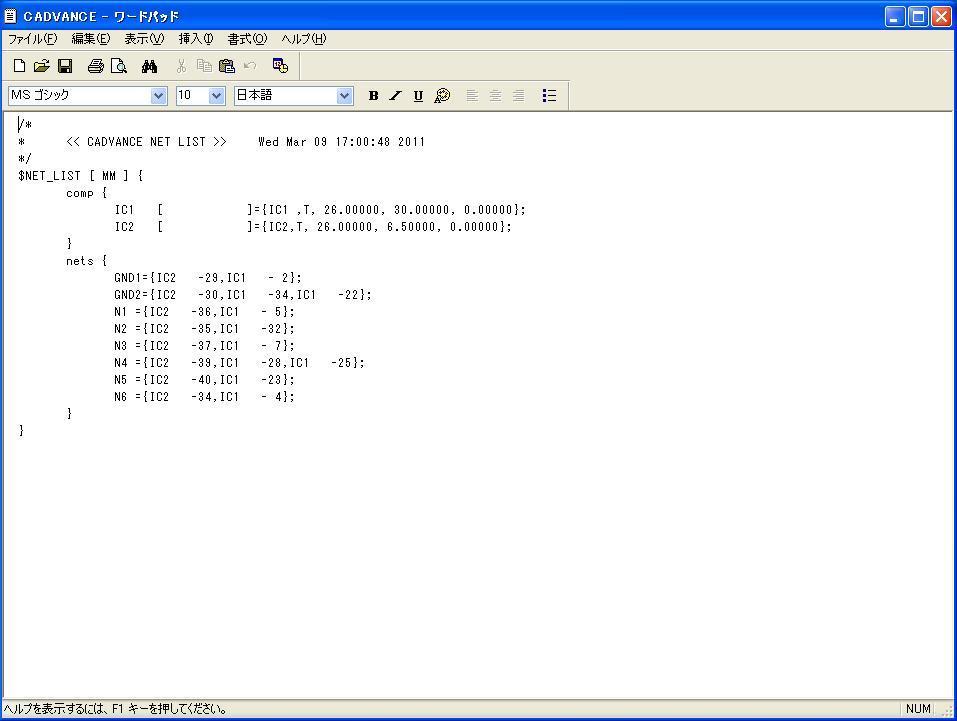

・ＣＡＤＶＡＮＣＥ形式のネットリスト

・ＴＥＬＥＳＩＳ形式のネットリスト

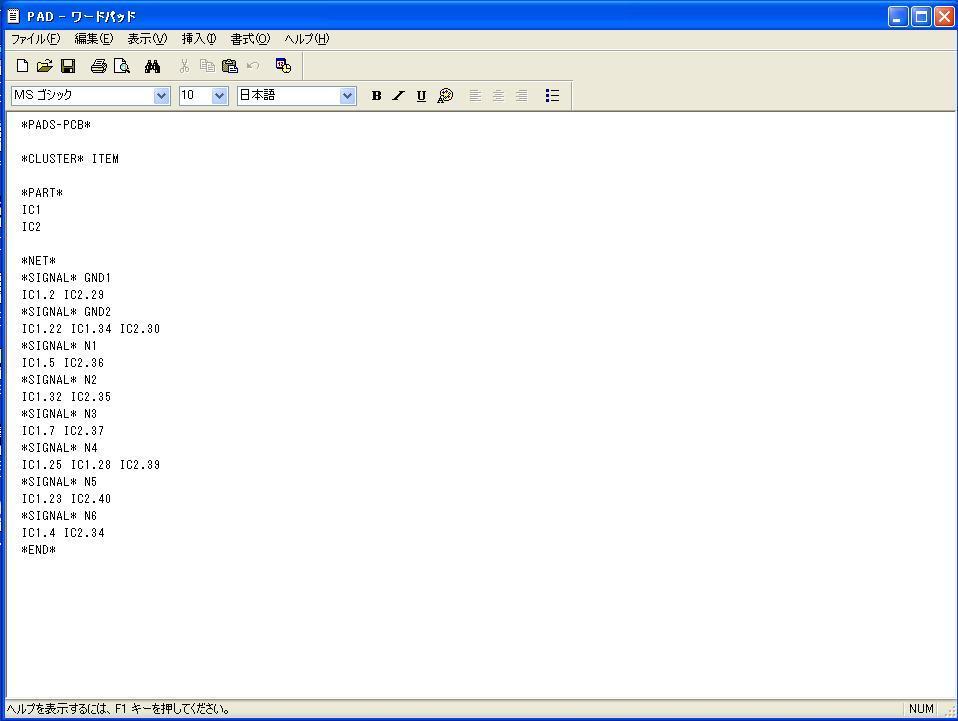

・ＰＡＤＳ形式のネットリスト

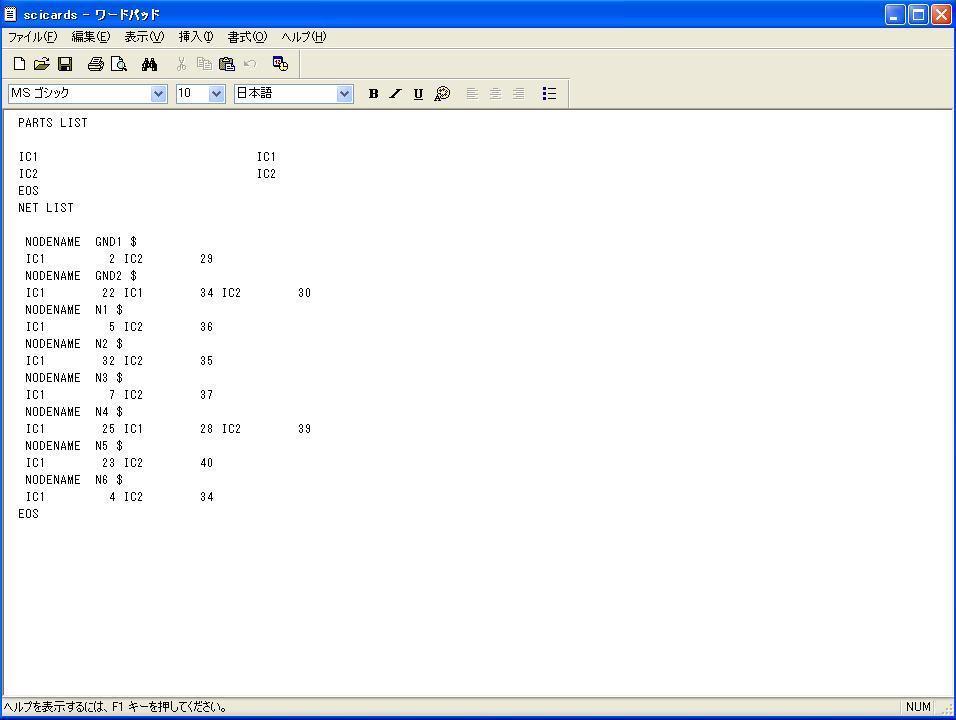

・ＳＣＩＣＡＲＤＳ形式のネットリスト

参考情報

無償ネット変換可能なサイトの情報

ネット変換ツール（プリント基板設計ソフト）
