[AUTO CAD]の製造企業 オートデスク社が作ったファイル形式です。
一般的なCADの相互間の交換を目的とした中間ファイルではなく、オートデスク社が[AUTO CAD]のために製作したファイルです。テキスト形式で書かれておりファイルの構造が公開されている為、CADデータを交換するのに広く利用されています。 プリント基板設計用には、主にプリント基板の外形や穴位置を筐体CADとやり取りするために利用されています。複雑な外形や細かな部品配置指示がある場合はDXFデータを使用したほうが確実です。DXFのバージョンがあっていないと正確なものが取り込めないので、機構系の無償CAD等を利用してDXFデータ自体の変換を試みています。
弊社でもDXFを取り込み、書き出しすることは可能です。

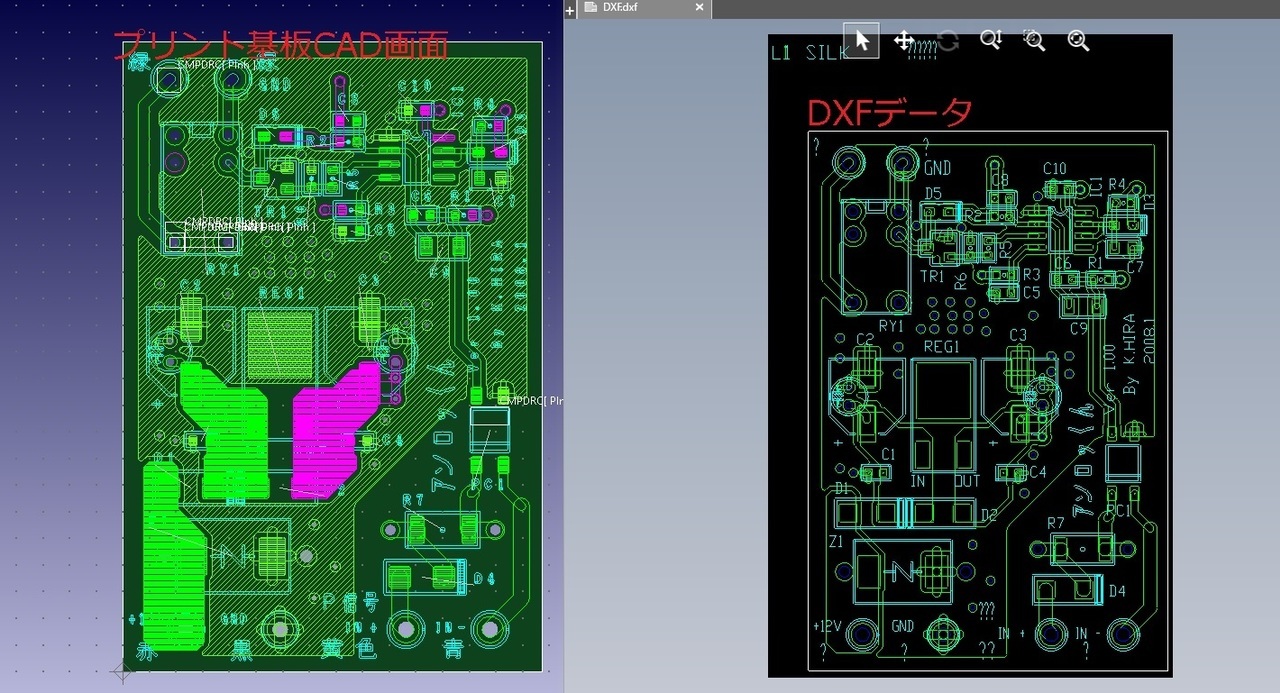

プリント基板CADから線と円弧形状で構成されたデータを出力することが多いです。文字はDXFのバージョン等設定が一致いていないと文字化けするので分解してDXFにしています。
